STEM载网样品台

（STEM Imaging Holder）

      在扫描电镜上配置透射附件，应用透射模式（Scanning transmission electron microscopy，STEM）可得到物质的内部结构信息，使其既有扫描电镜的功能，又具备透射电镜的功能，与透射电镜相比，由于其加速电压低，所以可显著减少电子束对样品的损伤，而且可大大提高图像的衬度，特别适合于有机高分子、生物等软材料样品的透射分析。

      该STEM载网样品台可以装载一枚TEM标准载网，STEM像由一块可调的铂转换板生成，转换板要面向SE探测器，使用样品室现有的SE探测器是一个比较经济有效的STEM成像方法。该样品台还配有一个防散射套筒（导电塑料），放置在样品台和极靴之间，可以有效阻止探测器接收样品表面的二次电子信号，从而得到更加清晰的STEM图片。

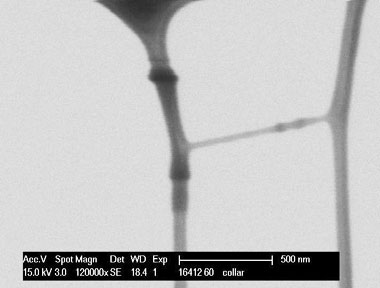

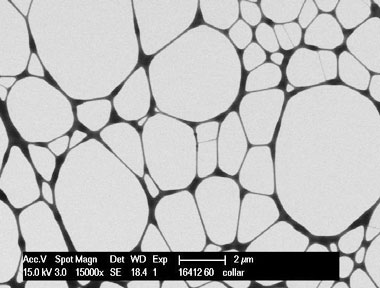

微栅支持膜的STEM图像

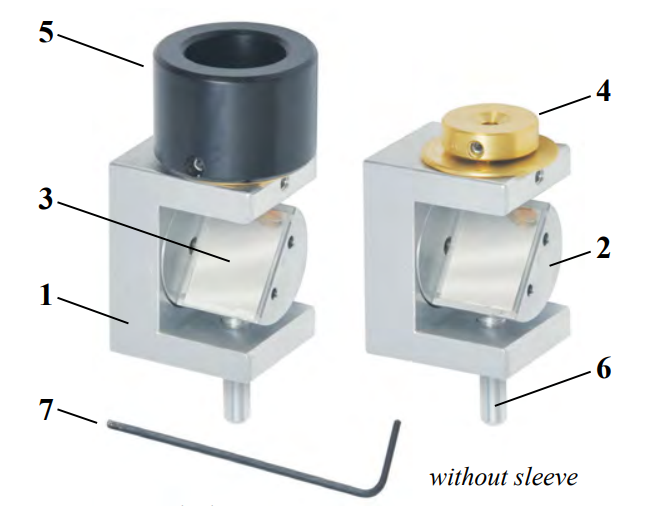

样品台结构示意

1. 样品台支架

2. 可倾转铝台

3. 铂转换板

4. 带小孔TEM载网载台

5. 防散射套筒（导电塑料）

6. 样品台钉型腿（3.2 x 9.5mm)

7. 六角扳手

   样品安装方法




1.六角扳手拧松螺丝，取下防散射套筒；

2. 松开带小孔TEM载网载台螺丝并取下；

3. 将载网载台顶部朝下水平放置在桌面；

4. 松开载台顶部的固定螺丝，并小心提起载台底部；

5. 将TEM载网平放在载台顶部的凹槽中，有样品的一面朝下；确保载网水平完整地被放置在载网载台顶部的凹槽中；

6.将载网载台的底部重新对接到顶部上，并上紧螺丝；

7.将载网载台重新安放在样品台支架上，并上紧螺丝；

8.将防散射套筒安放在载网载台上，并上紧螺丝；

样品台尺寸

整体高度：37.5mm

不加套筒高度：29.2mm

扫描电镜STEM模式的应用

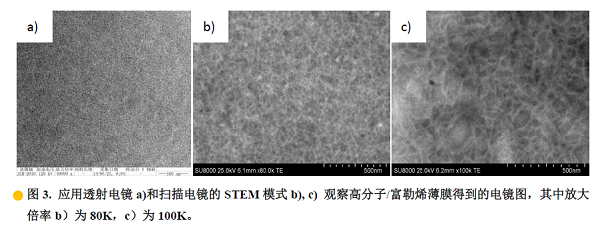

透射电镜的加速电压较高(一般为120-200kV)，对于有机高分子、生物等软材料样品的穿透能力强，形成的透射像衬度低，而扫描电镜的加速电压较低(一般用10-30kV)，因此应用其STEM模式成透射像，可大大提高像的衬度。图3所示为有机太阳能电池用的高分子/富勒烯薄膜（有机固体实验室样品）的透射电子像，在用透射电镜观察其分相结构时，由于两部分衬度都低，因此几乎无法区分，而应用扫描电镜的STEM模式观察时，可清楚地观察到两相的结构。

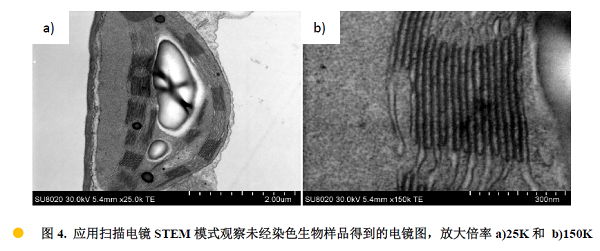

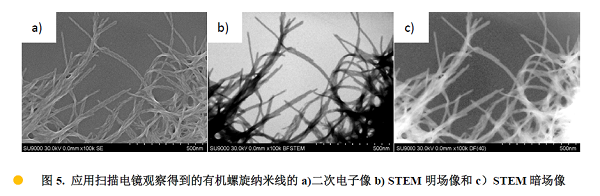

除了可显著提高透射像的衬度外，应用扫描电镜STEM成像还有一个优势是可对样品同时成扫描二次电子像和透射像，既可以得到同一位置的表面形貌信息又可以得到内部结构信息，避免了在扫描电镜和透射电镜之间转换样品、定位样品的麻烦。图5所示为应用扫描电镜观察有机螺旋纳米线(光化学实验室样品)得到的二次电子像和透射像(STEM明场像和暗场像)，从二次电子像可以清楚地观察到纳米线的螺旋结构，从透射像可以看出纳米线是实心结构非空心管结构。
